换热站控制策略及功能

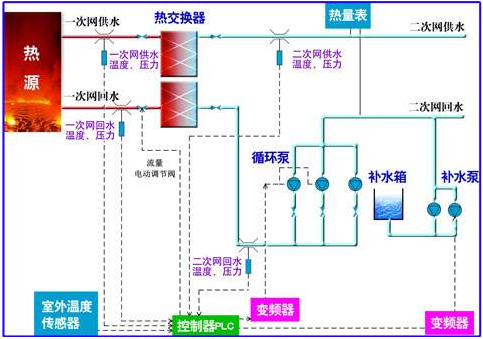

　　1、数据采集

　　主要完成管网现场过程的模拟量（如温度、压力、流量、电量、热量等）、状态量（如泵的状态、水位高低状态等）、并完成相应的物理量的上下限比较、PID运算、逻辑运算等。

　　主要完成如下参数的测量和显示，测量结果将传送到监控中心。

　　①压力：

　　一次网供水压力、一次网回水压力、各供热机组的二次网供水压力、二次网回水压力。

　　②温度：

　　室外温度、一次网供水温度、各机组的一次网回水温度、二次网供水温度、二次网回水温度等数据。

　　③流量、热量：

　　一次水瞬时流量、热量，累计流量、热量，补水瞬时流量、补水累计流量。

　　④阀位反馈：

　　电动调节阀的阀位反馈。

　　⑤频率反馈：

　　循环泵变频器、补水泵频率反馈、电流反馈。

　　⑥运行状态：

　　循环泵、补水泵的远程、就地、手/自动运行状态。

　　⑦故障状态：

　　循环泵变频故障、补水泵变频故障。

　　2、温度控制

　　二次水温度控制可根据调度中心统一下达的温度控制目标值进行控制，也可根据调度中心下传的室外温度值根据现场控制器设定的供回水温度特性曲线进行就地控制调整。

　　各站温度控制目标值或温度特性曲线可根据实际热力站供热环境进行权重修正和偏移。

　　电调阀可选择自动或手动控制的方式。

　　3、压力控制

　　3.1压差设定：可选择手/自动设定

　　根据设定或反馈的二次网供回水压差设定值自动/手动调节变频循环泵的转速，将压差值稳定在要求范围内。

　　应能观察到二次网供回水压差设定值、实际压差值、循环泵频率反馈值。

　　能在本地和监控中心修改二次网供回水压差设定值。

　　3.2回水压力控制

　　通过调整补水泵频率或一次补二次电调阀，进行回水压力控制。系统应可通过补水方式选择，切换其中一种方式运行或两种方式同时运行。能在本地和监控中心修改回水压力设定值，回水压力低偏差设定值、修改PID参数值。

　　采用补水泵控制时，可选择手/自动。

　　自动情况下，根据回水压力设定值与实际回水压力进行PID计算值，控制补水泵频率。手动情况下，可直接修改补水泵频率。

　　为防止系统补水过小时，不利于补水泵运行，补水泵变频应设置休眠模式。

　　3.3泄水压力控制

　　供(回)水压力高限设定。泄水阀自动运行情况下，二次供(回)水压力高于高限设定值时，泄水阀开启，低于下限设定值，泄水阀关闭。应有防止泄水阀反复开关的措施。

　　在手动情况下，可直接开关泄水阀

　　4、系统保护

　　当二次网供水温度高于高高限值时、一次网回水温度高于高限值时或当所有循环水泵停止或停电时，一次侧电动调节阀自动关闭。

　　当二次网供水压力值高于高限值时，或当二次网回水压力值低于低限时，为保护设备，停止整个换热机组的运行，直到故障解除后，再投入运行。

　　对调节阀设定低开度和高开度设定，保证自动运行情况下，调节阀在一定的设定范围内工作，不会关到0%或者开到100%。
