东莞焓差实验室规划

日期:17-06-30 / 作者: 科瓦特小科 / 出处:科瓦特



项目名称:焓差实验室规划

实验室面积:800平米

实验室地址:东莞

实验室测试产品名:家庭用空调

焓差实验室试规划

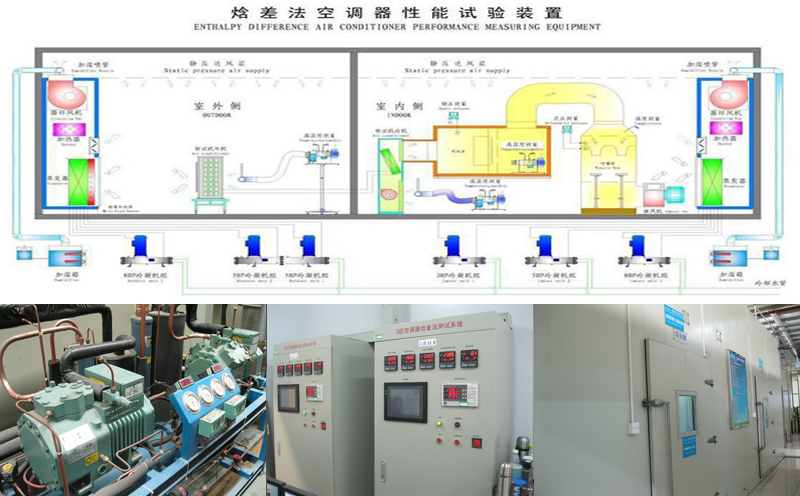

焓差实验室试规划图


东莞焓差实验案例包括三个区间,每个房间内搭建一套空气处理机组,作用与每个房间内的空气状态。室内侧含有一套风量测定设备,测量被测机的风量和出口焓,风量测定装置包含静压箱、接收室、喷嘴和引风机等。其测量方法是将被测空调按实际方式安装,通过控制被试机室内侧和室外侧的干湿球温度,测量室内机进出口空气的温湿度及风量,从而计算出制冷制热能力。

本试验室可以拓展成一拖三焓差试验室(由四个恒温室组成),可进行一套一拖三空调的试验,也可独立地同时地进行两套一拖一空调的试验。

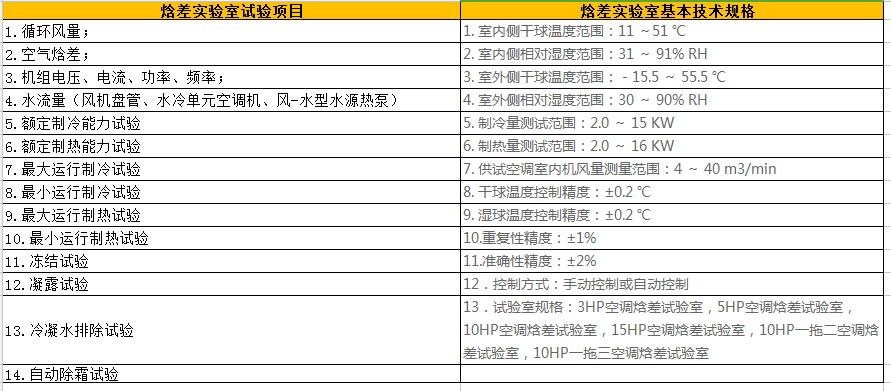

焓差实验室试规划统计表格

焓差实验室试验项目

1.循环风量;

2.空气焓差;

3.机组电压、电流、功率、频率;

4.水流量(风机盘管、水冷单元空调机、风-水型水源热泵)。

5.额定制冷能力试验

6.额定制热能力试验

7.大运行制冷试验

8.小运行制冷试验

9.大运行制热试验

10.小运行制热试验

11.冻结试验

12.凝露试验

13.冷凝水排除试验

14.自动除霜试验



焓差实验室试部分细节图:

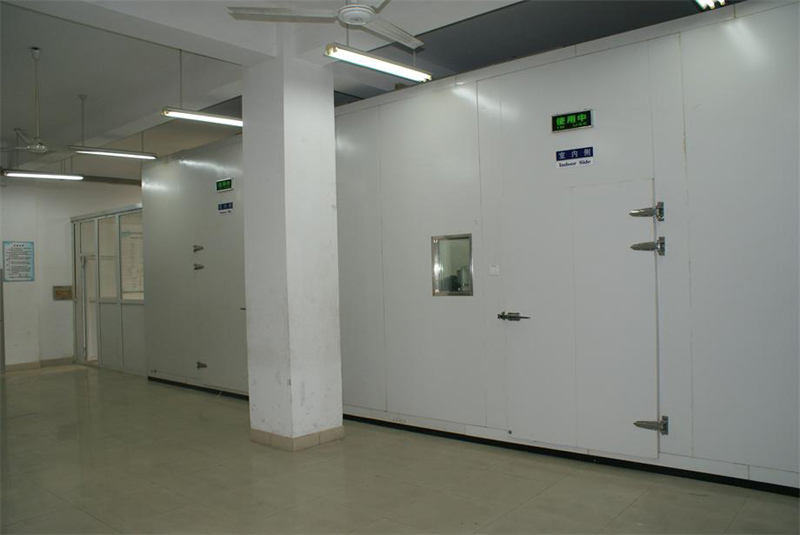

焓差实验室试全景

焓差实验室试实地全景

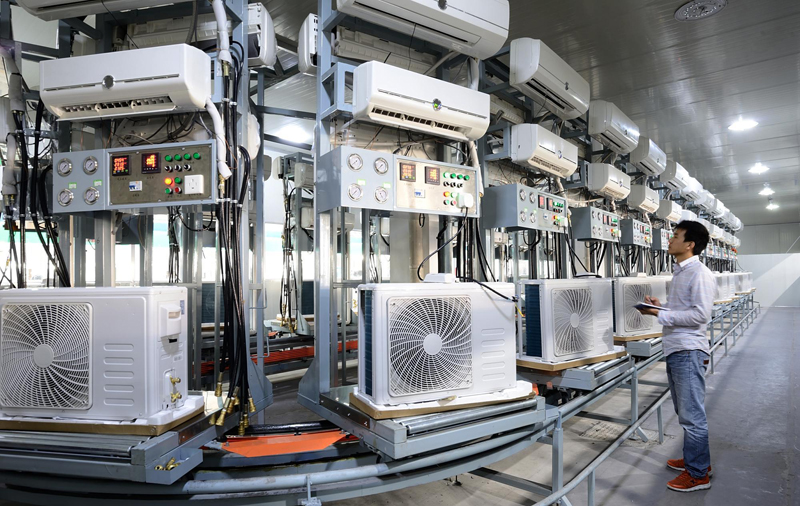

焓差实验室试空调产品

焓差实验室试空调产品

焓差实验室基本技术规格

1. 室内侧干球温度范围:11 ~51 ℃

2. 室内侧相对湿度范围:31 ~ 91% RH

3. 室外侧干球温度范围:-15.5 ~ 55.5 ℃

4. 室外侧相对湿度范围:30 ~ 90% RH

5. 制冷量测试范围:2.0 ~ 15 KW

6. 制热量测试范围:2.0 ~ 16 KW

7. 供试空调室内机风量测量范围:4 ~ 40 m3/min

8. 干球温度控制精度:±0.2 ℃

9. 湿球温度控制精度:±0.2 ℃

10.重复性精度:±1%

11.准确性精度:±2%

12.控制方式:手动控制或自动控制

13.试验室规格:3HP空调焓差试验室,5HP空调焓差试验室,10HP空调焓差试验室,15HP空调焓差试验室,10HP一拖二空调焓差试验室,10HP一拖三空调焓差试验室

总结,本次东莞焓差实验规划设计和建设工程,工程量不算太大,但是客户要求比较精细,可以从焓差实验室基本技术规格看出,要求的精确度是比较高的。另外由于该空调生产企业产品线和订单有变化,要求焓差实验室尽可能的可以适应以后的新产品,订单比较多的时候也要能方便拓展。所以我们在实验室规划方面都是有考虑的,比如从实验室的位置选择,选择他们有拓展余地的区域,就算现在旁边几个区间是在做其他事情,但以后搬动成本相对较低。而针对于以后可能的新产品,我们在使用测试仪器设备上也是有讲究的,尽量选择容易DIY,拓展性强有对应软件和硬件接口的设备。
上图实验室规划统计表格Excel:实验室测试项目和技术参数表格下载
