药厂分析化学实验室规划图广东客户案例

日期:17-06-05 / 作者: 科瓦特小科 / 出处:科瓦特



  分析化学实验室的用途是非常广泛的,本次分享的是广东某药厂的一个化学实验室的案例,根据客户实际需求,本化学分析实验室主要分为三个实验室区域

  第一:分析室

  第二:化学分析室

  第三:仪器分析室

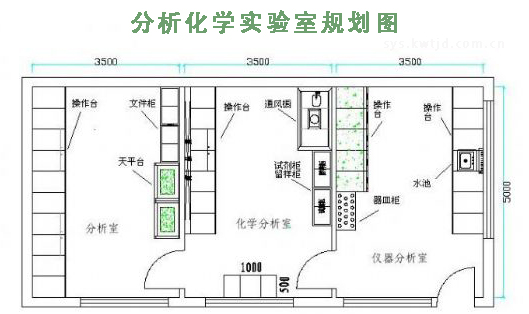

分析化学实验室规划图

  以下为具体的分析化学实验室规划图,图片不是特别清晰,但是完全可以看清主要结构和重要设备摆放和布局了。看似简单的这份分析化学实验室里面其实包含的要求还是挺多的

  ,以下五大点

   1:建筑要求化验室的建筑应耐火或用不易燃烧的材料建成,隔断和顶棚也要考虑到防火性能。可采用水磨石地面,窗户要能防尘,室内采光要好。门应向外开,大实验室应设两个出口,以利于发生意外时人员的撤离。

   2:供水和排水供水要保证必须的水压、水质和水量以满足仪器设备正常运行的需要。室内总阀门应设在易操作的显著位置。下水道应采用耐酸碱腐蚀的材料,地面应有地漏。

   3:通风设施由于化验工作中常常产生有毒或易燃的气体,因此化验室要有良好的通风条件,通风设施一般有3种:

    a:全室通风:采用排气扇或通风竖井,换气次数一般为5次/时。

    b:局部排气罩:一般安装在大型仪器发生有害气体部位的上方。在教学实验室中产生有害气体的上方,设置局部排气罩以减少室内空气的污染。

    c:通风柜:这是实验室常用的一种局部排风设备。内有加热源、水源、照明等装置。可采用防火防爆的金属材料制作通风柜,内涂防腐涂料,通风管道要能耐酸碱气体腐蚀。风机可安装在顶层机房内,并应有减少震动和噪音的装置,排气管应高于屋顶2m以上。一台排风机连接一个通风柜较好,不同房间共用一个风机和通风管道易发生交叉污染。博思博通风柜在室内的正确位置是放在空气流动较小的地方,或采用效果较好的狭缝式通风柜。通风柜台面高度800mm,宽750mm,柜内净高1200-1500mm,操作口高度800mm,柜长1200-1800mm。条缝处风速 0.3-0.5m/s 视窗开启高度为300-500mm。挡板后风道宽度等于缝宽2倍以上。

    4:供气与供电有条件的化验室可安装管道煤气。化验室的电源分照明用电和设备用电。照明 采用荧光灯。设备用电中,24h 运行的电器如冰箱单独供电,其余电器设备均由总开关控制,烘箱、高温炉等电热设备应有专用插座、开关及熔断器。博思博在室内及走廊上安置应急灯,备夜间突然停电时使用。

    5:实验台主要由台面、台下的支架和临时储藏柜组成,为方便操作,台上可设置药品架,台的两端可安装水槽。实验台面一般宽750mm,长根据房间尺寸,可为1500-3000mm,高可为800-850mm。台面常用耐蚀贴面理化板、耐蚀实芯理化板、环氧树脂板或高温陶瓷板等制成。理想的台面应平整、不易碎裂、耐酸碱及溶剂腐蚀,耐热,不易碰碎玻璃器皿等。



  总之,你能从这份分析化学实验室里面看到或者想象的到吗?可能从规划图里面有标记字的地方看的出一些,比如操作台对应就是我们说的实验台了,但是具体的东西就属于更加详细的设计图才能体现了。通风柜大家应该可以看到规划图里面是有的,更多内容需要你慢慢去研究了,但实际情况往往比表面看到的更加复杂,可能规划图是一模一样的,那里面包含的内容和规范可就千差万别了,真心希望有需求的客户直接联系我们科瓦特,咨询免费哦!为了方便大家能收集到更多的分析化学实验室规划图,我们特意整理了一些供大家下载:分析化学实验室规划图下载
