中央空调安装的风机盘管你了解吗

2019-03-11   作者:admin  出处:科瓦特



  风机盘管早已经不再是最初的“楼堂馆所”专属的中央空调设备,越来越多的小车间、小门店、小超市已经开始接受和使用中央空调和风机盘管,还有越来越多的别墅、小院的业主们用风机盘管来代替传统的暖气片和地暖,因此,需要进行中央空调安装的用户不防多了解下风机盘管的相关知识。

  先从解读风机盘管的型号开始:

  FP-68WAHG30Z——

  这一长串的字母加数字,好像外行看了一定有些犯晕吧。可是这些字母并非英文,而是汉字词语的汉语拼音缩写。

  先说“FP”,就是“风盘”两个字的首写字母,“风盘”自然就是风机盘管喽。因为风机盘管里面的两个部件就是“风机”和“盘管”。风机好理解,每个风机盘管上都有1-4个离心式的蜗牛形状的风机组成,我们使用时感受到的风便是这些风机吹出来的。“盘管”呢,是指里面走水的换热器,我们把它叫做表冷器,它是由紫铜管串着双翻边的麻点铝翅片,一圈一圈的盘结而成,因此叫做盘管。风机盘管工作时,冷水或者热水在“盘管”里面流动,风机在“盘管”后面向前吹风,就把冷风或者热风吹出来了。

  接下来“68”是指的风机盘管的额定风量,在高速时(风机盘管是有高、中、低三档风速的)是680m3/h。也就是每个小时,会产生680立方米的风量。

中央空调安装

  “WA”是“卧式”和“暗装”两个词的首写字母,表示风机盘管的安装方式是卧式暗装的,那啥叫卧式暗装呢,卧式的意思,表明风机盘管的方向是水平的,出风口方向向前,风机盘管顶部有四个吊装孔,用吊杆固定到房顶上。暗装呢是指,整个风机盘管是安装在天花板内的,天花板上只能看到嵌入式安装的送风口和回风口,并看不到风机盘管。宾馆房间、酒店、写字楼内选择这样的安装方式最多。

  “H”是指风机盘管是带后回风箱的,什么是回风箱呢,就是用一个镀锌板的箱体把风机盘管的风机罩住,在后部或者下部留出一个进风的口,这样可以有效减少灰尘由回风口进入。在回风箱的开口处,可以直接用软连接连接回风口,而不用再另外制作弯头和铁皮的短风管了。

  “G30”是指风机盘管的风压是高静压的,静压值是30Pa,因为标准的盘管静压值是12Pa的,而高静压就要选择30Pa或者50Pa的了。如果,在你的安装现场,风机盘管要通过直管送风到较远的距离的话,就要选择高静压的机型,来延长送风距离。营业大厅这种情况比较多,因为风机盘管安装在靠墙位置,而送风口设计在房间中央,就需要加一段直风管来来延长送风距离了。

  最后一个字母“Z”表示风机盘管的进出水方向,因为咱们的风机盘管是要接进出水管的,还要接冷凝水管,根据现场的水管布置情况,来选择风机盘管的进出水方向,安装的时候就方便了。通常的风机盘管左右式,是按照面对风机盘管的出风口来判断的,就是咱们面对风机盘管的出风口时,在左手边接水管的就是左式了,反之就是右式。

中央空调安装

  读懂了这一长串的字母和数字,大家就可以看明白风机盘管的规格型号了。

  规格呢,是从34-238,一共9个规格。有34、51、68、85、102、136、170、204、238,表示的风量是从340m3/h直到2380m3/h。每种形式的风机盘管都分为这9种规格。

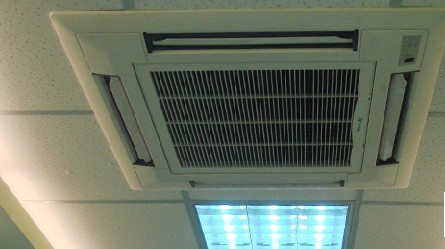

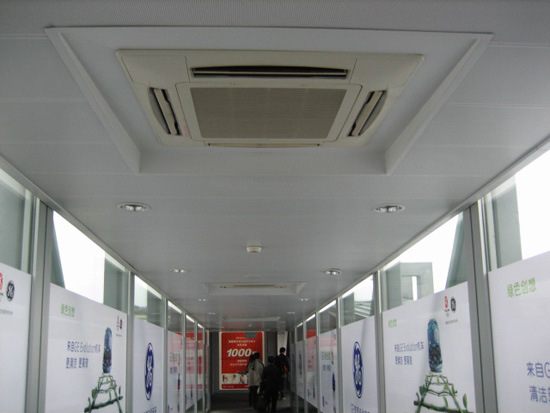

  型号呢,是按照不同的安装方式,WA表示卧式暗装,WM表示卧式明装,LM表示立式明装,LA表示立式暗装,KM表示卡式明装。这五种是风机盘管的最通用的几种安装方式,也是最基本的型号。现在,为了满足家庭、门店、超市、办公室等场所的需要,还借鉴了水空调的型号,有了BG和LZA两种新的型号,BG表示壁挂式安装,LZ表示立柱式安装,这两种类似于家庭中小型挂机和柜机室内机的外形和安装方式。

  还有些细分的型号,比如卧式暗装当中,根据不同的静压,还有FP-WAG30和FP-WAG50两种型号;在立式明装当中,还根据不同的出风方向,有FP-LMX这种型号,表示出风方向是斜出风;同样的,立式暗装当中,也按不同的出风方向,有FP-LAX斜出风FP-LAC侧出风;卡式明装中,根据排水的方式和控制方式,分为FP-KM-B智能型和FP-KM-H节能型。这些都是行业通用的型号,还有些厂家根据自己特点的细分型号,就不一一说明了。

  知道了怎么读懂风机盘管的规格型号,就可以看懂厂家的技术参数表了。我们可以结合自己需要的制冷或者供暖面积和安装方式,来选择合适的风机盘管。
